✅ QUY TRÌNH SETUP MÀN HÌNH LED NGOÀI TRỜI 21M²

1. Khảo sát & chuẩn bị trước sự kiện

• Khảo sát mặt bằng thực tế: vị trí đặt sân khấu, nguồn điện, hướng nhìn khán giả.

• Xác nhận bản thiết kế LED: số lượng module, kích thước từng cụm (góc chéo như hình), cấu trúc khung sắt dựng.

• Kiểm tra điều kiện thời tiết, phương án che mưa/nắng nếu cần.

• Chuẩn bị đầy đủ thiết bị:

  • Màn hình LED P4 ngoài trời (tổng diện tích 21m²)

  • Bộ điều khiển (Video Processor), cáp tín hiệu, nguồn

  • Cấu kiện khung sắt/giàn nhôm để dựng LED theo góc chéo

  • Tời, dây cáp an toàn, loa, đèn (nếu đi cùng hệ thống sân khấu)

2. Lắp đặt phần nền sân khấu

• Thi công khung sắt nền sân khấu, lót sàn gỗ hoặc mặt thảm đen chống trượt.

• Đảm bảo độ cao phù hợp với tầm nhìn (thường 60–100 cm).

3. Dựng khung và màn hình LED

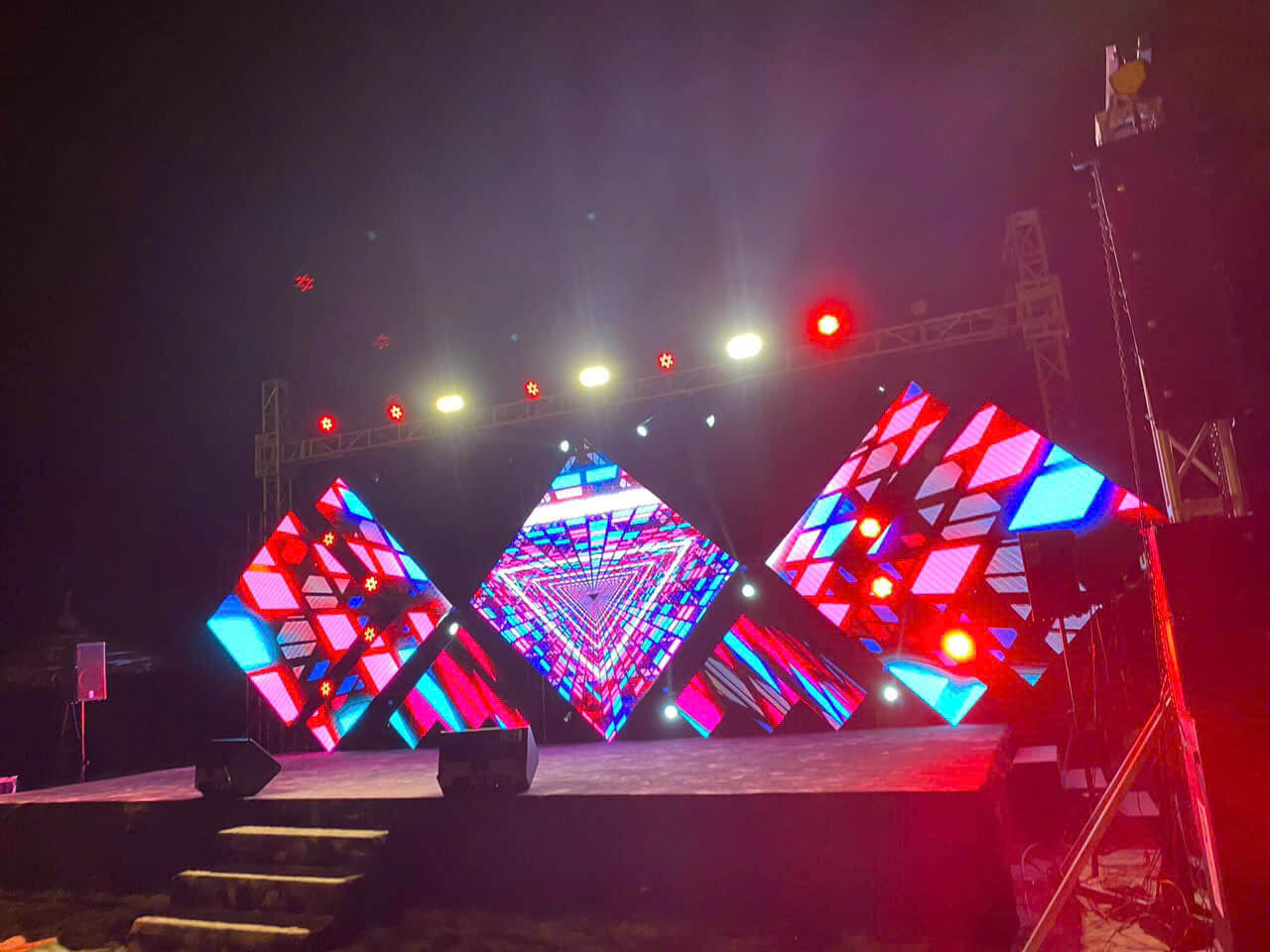

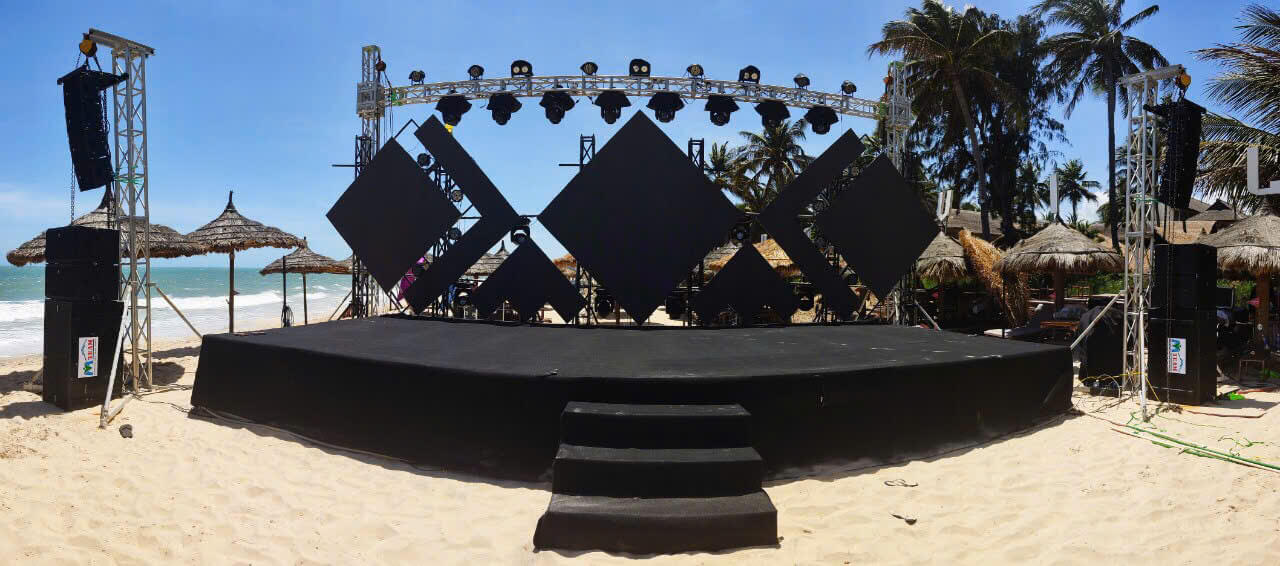

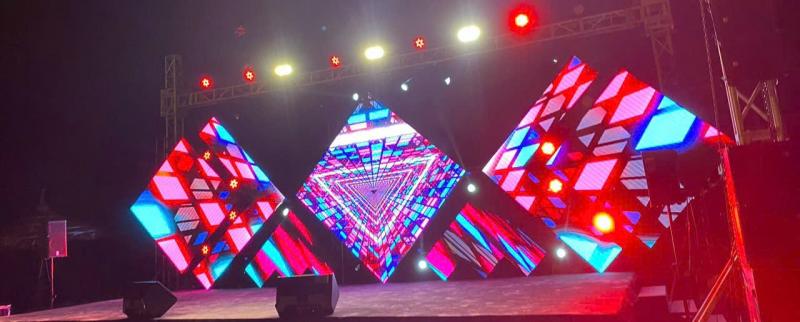

• Dựng 4 cụm màn hình LED theo dạng hình thoi chéo như hình:

  • Cụm trung tâm lớn nhất → 6–7m²

  • 2 cụm hai bên hơi nghiêng → mỗi bên 4–5m²

  • Cụm chân đế phụ (nghiêng xuống) nếu có → 2–3m²

• Lắp các tấm module LED lên khung theo sơ đồ.

• Kết nối tín hiệu qua bộ xử lý video (có thể cần bộ chia HUB để phân phối tín hiệu riêng từng màn).

4. Kết nối điện & kiểm tra an toàn

• Dùng nguồn riêng biệt có công suất đủ tải toàn bộ hệ thống (ưu tiên điện 3 pha).

• Kiểm tra hệ thống nối đất, dây điện tránh bị rò rỉ điện.

• Kiểm tra cố định khung sắt chống gió giật, neo chắc bằng dây cáp, đối trọng.

5. Cấu hình hình ảnh & test

• Kết nối đầu vào từ laptop/media server → video processor

• Mapping nội dung theo từng cụm màn hình (hình chéo cần thiết kế nội dung phù hợp góc nhìn).

• Kiểm tra ánh sáng ban ngày và ban đêm để điều chỉnh độ sáng phù hợp.

6. Bàn giao & hỗ trợ sự kiện

• Bàn giao hệ thống sau khi chạy test ổn định.

• Cử kỹ thuật viên túc trực xử lý trong suốt thời gian diễn ra sự kiện.
